射撃管制システム
Fire Control System

※CWはContinuous Wave(連続波)の略。PDMSはPoint Defense Missile System(個艦防御ミサイル・システム)の略

↑Image courtesy of Shipbucket.
※下の画像はMk. 8レーダー搭載の方位盤Mk. 34

↑Mark 34 Gun Director, with antenna for a Mark 8 ("FH") Fire Control Radar mounted on top. On the forward superstructure of USS Mobile (CL-63), at the the Mare Island Navy Yard, California, 18 July 1943. Official U.S. Navy Photograph, from the Collections of the Naval Historical Center. Image courtesy of HyperWar.

↑Mark 8 in Mark 34 Director. DESCRIPTION: Microwave fire control for main batteries. "A" and B indication. Search radar provides target designation. Equipment has provisions for IFF connections, for identification of targets. USES: Mark 8 is used with the gun directors Mark 34 and 38. It provides both bearing and range. It permits spotting in range and deflection -- it being possible to detect shell splashes. The equipment is for use with guns 6" and larger. PERFORMANCE: Reliable maximum range (on cruisers with antenna 120 ft. above water): 40,000 yards. Reliable minimum range: 500 yards. Range accuracy: ± (15 yards + 0.1% of range.) Bearing accuracy: 0.1゚ to 2 mils. Elevation limits: +55゚ to -20゚ for level; no cross-level. TRANSPORTABILITY: Shipment includes spares for a year and testing equipment. Complete shipment is packed in 47 boxes, weighing (spares included) a total of 14,485 lbs. INSTALLATION: The 13 components of Mark 8 are installed in or near the director, as shown in the above drawing. PERSONNEL: Minimum personnel is 1 operator and 1 maintenance man, plus director crew. POWER: Primary power required: 4 KW, 440 V, 3 phase, 60 cycles. Source of power is ship's supply. Image courtesy of Naval History and Heritage Command.

名称 NAME 用途 周波数 ピーク出力 パルス
繰り返し
周波数
走査回数 アンテナ形式 探知距離 備考
Mk. 34 Mk. 34


※方位盤Mk. 38、射撃盤Mk. 8、垂直安定ジャイロMk. 41から構成されているMk. 38射撃指揮システム。方位盤Mk. 38には基線長8.07mの測距儀Mk. 48が組み込まれている。方位盤上には射撃用レーダーMk. 8が装備。のちに射撃用レーダーMk. 13に換装
名称 NAME 用途 周波数 ピーク出力 パルス
繰り返し
周波数
走査回数 アンテナ形式 探知距離 備考
Mk. 38 Mk. 38 射撃指揮用 Xバンド 35kW〜45kW 1,800pps パラボラ 40.74km ◎1945年制式採用


※Mk. 68は、フリゲイト、駆逐艦、巡洋艦クラスの水上戦闘艦に、空中目標および水上目標(沿岸目標を含む)に対して有効な二用途射撃管制システムを提供する。マーク68管制システムは、有人上甲板管制装置 manned topside director;円錐形スキャン探知・追尾レーダー conical scan acquisition and tracking radar;目標運動と砲弾弾道方程式を解くアナログ・コンピュータ analog computer that solves the target motion and gun ballistics equations;および安定化ユニットから構成されている。25年以上にわたり生産され、1975年以降限定数量で導入され1985年まで継続されたデジタル・アップグレード改修を含む複数のヴァリエーションが存在する。80を超えるシステムが1990年代まで現役で運用され、多くのシステムはそれ以降も運用を継続しました。デジタル・アップグレード・ヴァリエーションの計算システムにおけるハードウェアとソフトウェアのアーキテクチャは、アーレイ・バーク級ミサイル駆逐艦に搭載される砲システムへとさらに進化した

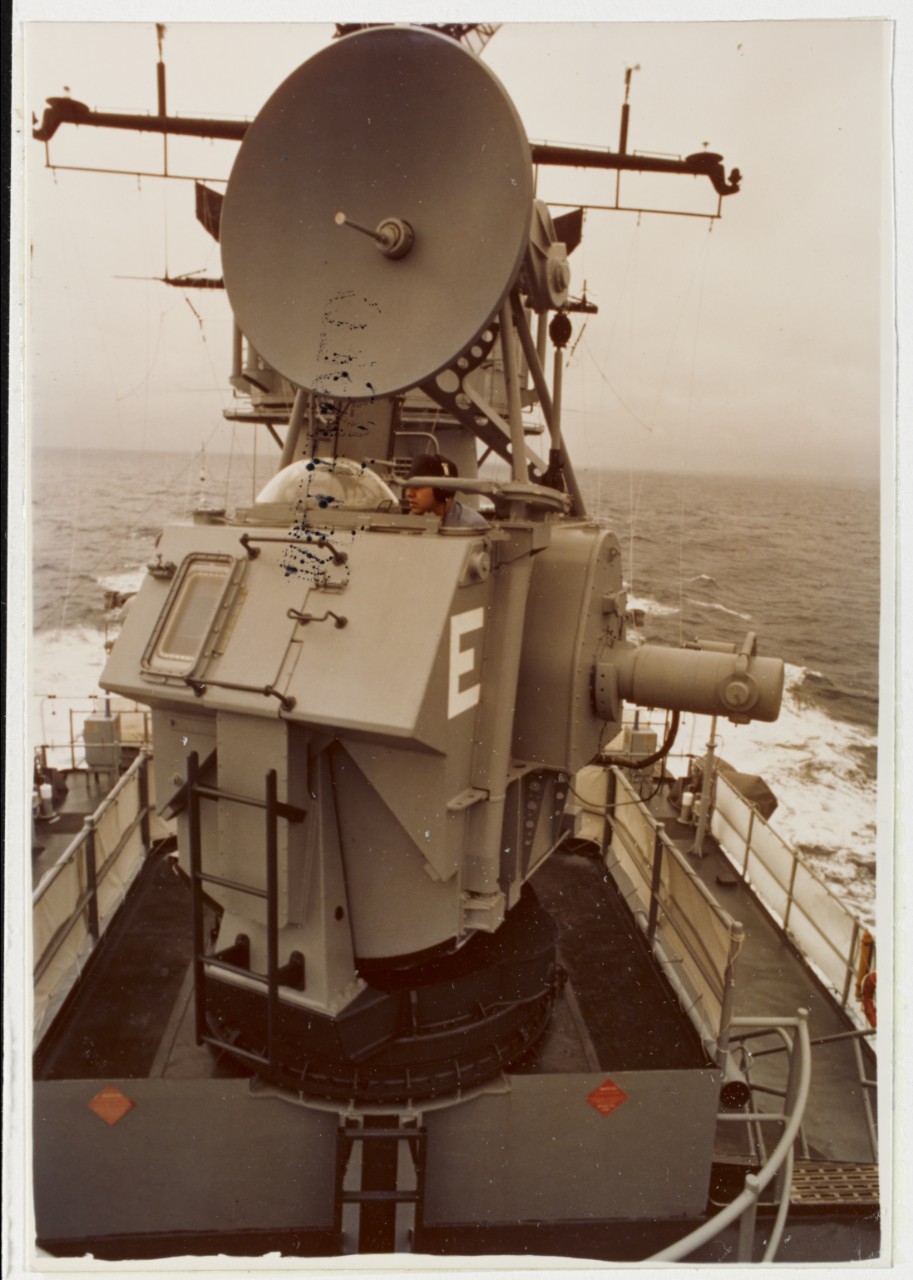

↑Title: Mk. 68 Gun Director. Caption: On USS PHARRIS (FF-1094), during Operation "Open Gate" in the Atlantic, 9 May 1978. Manning the director is FC3 Merlin H. Suggs Jr. Catalog #: K-120565. Copyright Owner: National Archives. Original Date: Tue, May 09, 1978. After this Year: 1970. Before this Year: 1979. Original Medium: Color photo. Image courtesy of Naval History and Heritage Command.


名称 NAME 用途 周波数 ピーク出力 パルス
繰り返し
周波数
走査回数 アンテナ形式 探知距離 備考
Mk. 91 Mk. 91 SAM射撃管制 Xバンド 2kW ディッシュ NATOシー・スパローI PDMS、CW照射


※スペリーランド社(現ロッキード・マーチン社)製
※元々はオランダのHollandse Signaalapparaten(現在のThales Nederland)が開発した艦載用の射撃指揮装置(FCS)であるWM-28。1970年代初め、オート・メラーラ社製76mm砲用FCSとして、WM-28のライセンス生産版がMk. 92として制式化。海軍のミサイル・フリゲイト・オリヴァー・ハザード・ペリー級、沿岸警備隊の中距離カッター・ベア級、近代化改修された長距離カッター・ハミルトン級に搭載
※Mod. 0(海軍向けの最初期モデル、AAW用1チャンネル、ASuW用2チャンネル、SAM誘導能力あり)、Mod. 1(沿岸警備隊向けとして、SAM誘導能力とSTIRを省いたモデル、AAW用1チャンネル、ASuW用2チャンネル、SAM誘導能力なし)、Mod. 2(ミサイル・フリゲイト・オリヴァー・ハザード・ペリー級向けのモデル。Mk. 107コンソールを有し、対空用チャンネルが2つに増やされている、AAW用2チャンネル、ASuW用2チャンネル、SAM誘導能力あり)、Mod. 5(サウジ・アラビア海軍Badr級コルヴェット向けのモデル、AAW用1チャンネル、ASuW用2チャンネル、SAM誘導能力なし)、Mod. 6(Mod. 2にCORT(Coherent Receiver Transmitter)を適用し、低空目標への対処能力などを強化した改良型、AAW用2チャンネル、ASuW用2チャンネル、SAM誘導能力あり)、Mod. 12(Mod. 6を元にSM-2MRおよびESSMの運用に対応したモデル。中間指令誘導に対応し、また、VLSにも対応可能、AAW用2チャンネル、ASuW用2チャンネル、SAM誘導能力あり)など派生型が6つある
名称 NAME 用途 周波数 ピーク出力 パルス
繰り返し
周波数
走査回数 アンテナ形式 探知距離 備考
Mk. 92 Mk. 92 砲、SAM管制 Xバンド 180kW〜200kW 1,800/3,600 毎分60
(捜索)
円形カセグレン
(追尾)
横長パラボラ
(捜索)
◎上記の搭載艦の他に水中翼ミサイル哨戒艇ペガサス級


※RCA社(現ロッキード・マーチン社)製
名称 NAME 用途 周波数 ピーク出力 パルス
繰り返し
周波数
走査回数 アンテナ形式 探知距離 備考
R-76 R-76 射撃管制 Xバンド 250kW 1,000pps〜3,000pps ディッシュ 40km ◎ニュー・ジーランド海軍フリゲイトCanterbury(F.148)搭載(R-76C5)
◎台湾海軍駆逐艦富陽級(旧駆逐艦ギアリング級)搭載(武進1号 Wu Chin I(Wu-Jinn I?)改装艦、HR-76)
◎台湾海軍ミサイル哨戒艇Lung Chiang級搭載(HR-76)


Update 25/08/10
