Air-to-Ground and Air-to-Surface Weapons

※INSはInertial Navigation System（慣性航法システム）、ARHはActive Radar Homing（半能動レーダー追尾）

• 1,000ポンド爆弾Mk. 83 1,000 lb Bomb Mk. 83

※1,000ポンド汎用爆弾Mk. 83 Mod. 2および3は、細長い胴体に長く尖った機首を持つ。円錐形の尾翼は、6本の止めネジによって爆弾胴体の後端に取り付けられている。Mk. 83爆弾は、機械式または電気式の信管のいずれかを使用する。機械式信管を使用する場合は、アダプターブースターの取り付けが必要となる。電気式信管用ケーブル・ハーネス用の2本の導管が、機首および尾部の信管室と、爆弾外殻のラグ間に位置する装填用レセプタクル室とを接続している。電気式信管を使用しない場合は、装填用レセプタクル室にプラグがねじ込まれる。信管が装着されていない場合、爆弾本体には機首信管穴用プラグ、基部信管穴用プラグ、および機首信管室内の支持カップが備わっている。爆弾に機械式信管が装着される場合、これら3つの部品は取り外され、アダプターブースターと信管が挿入される。電気式信管の装着後、機首信管穴用プラグと尾部信管穴用プラグは元に戻される。アダプターブースターは電気式信管では使用されない。爆弾が尾部信管のみを装着する場合、強い衝撃による信管室の崩壊を防ぐため、機首信管室には支持カップを使用しなければならない。爆弾本体には、固化された爆薬充填部に埋め込まれたロックピンを備えた底面プラグがある。14インチ間隔で配置された二重の吊り下げラグと、重心位置にある吊り上げラグは、爆弾本体のラグ・インサートにねじ込まれている。高爆発性爆薬トリトナールの充填は、爆弾に黄色で印字された名称によって識別される。爆弾の基調色はオリーヴ・ドラブである。低抗力汎用爆弾Mk. 83は、Mod. 2とMod. 3で構成される。両者の違いは、爆弾本体の製造方法にある

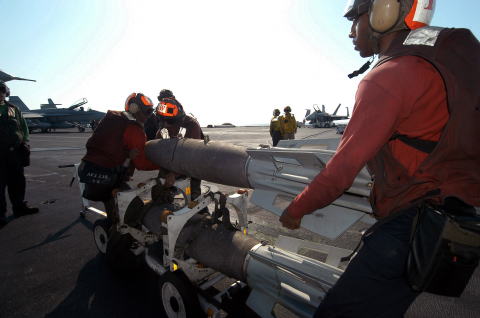

↑Loading of Mark 83 1,000-pound general-purpose bombs. Image courtesy of en.wikipedia.org.

スペック
全長	3ｍ
重量	447kg（この爆弾の公称重量は1,000ポンド（450kg）であるが、実際の重量は信管の仕様や尾翼の構成によって、985ポンド（447kg）から1,030ポンド（470kg）の間で変動する）
直径	350mm
テイルスパン	480mm
弾頭	H6またはPBXN-109 202kg（Mk. 83は、445ポンド（202kg）のトリトナル高爆発物を収容する流線型の鋼製ケースである。PBXN-109熱不感性爆薬が充填された場合、この爆弾はBLU-110と指定される）
起爆装置	M904ノーズ信管とM905テイル信管
備考	低抵抗汎用爆弾 1950年代以降運用 Mk. 83/BLU-110は、GBU-16ペイヴウェイ（Paveway）レーザー誘導爆弾、GBU-32 JDAM、クイックストライク（Quickstrike）機雷など、さまざまな精密誘導兵器の弾頭として使用されている

• AGM-84ハープーン AGM-84 Harpoon

※マクドネル・ダグラス社（現ボーイング社）製

※ハープーンは、米軍で運用されている唯一の対艦専用ミサイル。本ミサイルは、地上目標への精密攻撃を可能にするSLAM（スタンドオフ対地攻撃ミサイル）派生型を含め、いくつかの高度なヴァージョンへと発展していった。ハープーンとSLAMは、今後も当分の間、米海軍で運用され続ける予定。1965年、米海軍は浮上中の潜水艦を攻撃するための、射程45km（25浬）級ミサイ​​ルの検討を開始した。このプロジェクトにはハープーン（銛）という名称が与えられた（これは、海軍の隠語で潜水艦を指す“クジラ”を仕留めるための銛、という意味が込められている）。1967年にイスラエルの駆逐艦Eilatがソヴィエト製の対艦ミサイルによって撃沈されたことを受け、米海軍は対艦専用ミサイルを開発する必要性を認識し、ハープーンの主たる任務は水上艦艇への攻撃となった。開発プロジェクトは1968年に正式に開始され、海軍による正式な提案依頼書（Request for Proposals: RfP）の発行を経て、1970年にはミサイルの制式番号ZAGM-84Aが割り当てられた。1971年6月、マクドネル・ダグラス社がハープーンの主契約企業に選定され、1972年10月には最初の試験用ミサイルが飛行した。その時点ですでに、航空機発射型（AGM-84A）、艦船発射型（RGM-84A）、潜水艦発射型（UGM-84A）という各派生型の開発が決定していた。射程要件が90km（50浬）に引き上げられたため、マクドネル・ダグラス社は推進方式としてターボジェット・エンジンを採用した。ハープーンの生産は1975年に開始され、最初に実戦配備されたのは艦船発射型のRGM-84A（1977年）で、続いてP-3哨戒機に搭載されるAGM-84A（1979年）が配備された。潜水艦発射型のUGM-84Aは、1981年に攻撃型潜水艦で運用が開始された。また、AGM/RGM/UGM-84Aには、弾頭を搭載しない訓練用ヴァージョンとして、それぞれATM-84A、RTM-84A、UTM-84Aも存在する

※ハープーン・ミサイルは、A/B44G-1推進セクションに搭載されたテレダイン/CAE製J402ターボジェット・エンジンによって推進され、空中発射型では最大射程約185km（100浬）を誇る。水上艦や潜水艦から発射されるRGM/UGM-84では、A/B44G-2または-3ブースター・セクション内の固体燃料ロケット・ブースターを使用し、燃焼終了後にこれを切り離す。水上発射時の最大射程は約140km（75浬）です。発射後、ミサイルはAN/DSQ-44誘導セクション内の3軸姿勢基準装置（Attitude Reference Assembly: ATA）によって、発射機（航空機または艦船）が特定した目標位置へと誘導される。ATAの精度は本格的な慣性航法システム（Inertial Navigation System: INS）にはおよばないが、ハープーンの射程においては十分な性能を有している。安定性と制御のため、AGM-84Aは十字型に配置された4枚の固定翼（BSU-42/B 3枚、BSU-43/B 1枚）と、4枚の可動式BSU-44/B尾翼を備えている。ミサイルは低高度を巡航し、推定目標位置からあらかじめ設定された距離に達すると、機首のAN/DSQ-28 Jバンド・アクティヴ・レーダー・シーカーが作動して目標を捕捉・ロックオンする。レーダーの作動開始距離は変更可能であり、距離を短く設定した場合は目標位置のより正確な情報が必要となるが、敵の電子対抗手段（ECM）による欺瞞のリスクを低減できる。別の発射モードとしてBOL（方位のみ発射：Bearing-Only Launch）がある。このモードでは、ミサイルは目標のおおよその方向に向けて発射され、飛行経路前方の±45ﾟの範囲を走査するために発射直後からレーダーが作動する。目標が発見されシーカーがロックオンすると、xGM-84Aミサイルは高度約1,800ｍまで急上昇したのち、目標に向かって急降下する（ポップアップ機動）。重量221kg（488ポンド）のWDU-18/B貫通型爆風破片弾頭（WAU-3(V)/B弾頭セクションに搭載）は、遅延作動式着発信管によって起爆する。レーダーの作動後に目標を捕捉できない場合、ハープーンは自爆する

※RGM-84Aは通常、4発のミサイルを収容するMk. 140（軽量型）またはMk. 141（耐衝撃型）キャニスター・ランチャーから発射されるが、旧式のMk. 112（アスロック用）やMk. 26（スタンダード用）ランチャーを使用することも可能。RGM-84Aは折りたたみ式の主翼とフィンを備えており、ランチャーから射出された直後にこれらが展開する。ハープーンを搭載した水上艦は、目標の捕捉および追尾にAN/SWG-1ハープーン射撃指揮装置を使用する

※UGM-84Aは潜水艦から発射される際、カプセルに収容された状態で魚雷発射管から射出され、海面まで浮上・滑走する。カプセルが海面に達すると、前後端のキャップが放出され、ミサイルが点火・発射される。デジタル式のMk. 117射撃管制システムには、ハープーンを運用するための機能が完全に統合されている。UGM-84BはUGM-84Aをベースにイギリス海軍向けに開発された派生型で、UGM-84Aよりもわずかに低い高度で巡航する。イギリス海軍ではUGM-84BをGWS-60と呼称しており、UTM-84Bはその訓練用モデルにあたる。興味深いことに、AGM-84B、RGM-84B、ATM-84B、RTM-84Bといった型式番号も正式に割り当てられていたが、実際には航空機発射型や艦船発射型の-84Bミサイルが製造されることはなかった。続いて登場したアメリカ海軍向けの派生型がハープーン・ブロック1Bであり、AGM-84C、RGM-84C、UGM-84Cと呼称された。ブロック1Bミサイルは1982年6月に初めて海軍へ引き渡された。xGM-84CはUGM-84Bと同様に低い高度で巡航し、ポップアップ（急上昇）機動を行わずに、海面すれすれを飛行するシースキミング攻撃プロファイルをとる。ブロック1Bの訓練用ミサイルとしては、ATM-84C、RTM-84C、UTM-84Cが用意された

※1985年、ハープーンのBlock 1Cが登場し、それぞれAGM-84D、RGM-84D、UGM-84Dと命名された。Block 1Cでは、ジェット燃料としてJP-6の代わりにJP-10を使用することで射程が延伸されている（AGM-84Dの最大射程は220km（120浬）とされている）。xGM-84Dの終末攻撃モードは選択可能（ポップアップまたはシースキミング）であり、ECCM（対電子対抗手段）能力も向上している。改良型のAN/SWG-1A射撃指揮装置を搭載した艦船では、発射前にミサイルの飛行経路に複数のウェイポイント（経由点）を設定することが可能。この機能を利用することで、RGM-84Dは目標海域まで間接的な経路を飛行し、発射艦の位置を秘匿することができる。初期型と同様に、ATM-84D、RTM-84D、UTM-84Dといった訓練用ミサイルも存在する。CATM-84Dはキャプティヴ・キャリー（機体懸架）型訓練ミサイル。CATM-84D-1は旧型のATM-84Aを改修したものであり、CATM-84D-2は改良を施した新規製造ミサイル

※AGM-84EハープーンBlock 1Eスタンドオフ対地攻撃ミサイル（Stand-off Land Attack Missile: SLAM）は、実質的に新しいミサイルと言える。これは高精度な対地攻撃ミサイルであり、対艦用ハープーンの機体・エンジン・弾頭に、AGM-65DマーヴェリックのWGU-10/B IIR（赤外線画像）シーカーとAGM-62ウォールアイのデータリンクを組み合わせたもの。SLAMの開発は、AGM-137三軍共通スタンドオフ攻撃ミサイル（Tri-Service Standoff Attack Missile: TSSAM）の配備を待つ間の暫定的な精密攻撃ミサイルとして1986年に開始され、AGM-84Eの最初の実用弾は1988年11月に納入された。SLAMは1990年に米海軍で運用が開始され、1991年初めの“砂漠の嵐作戦 Operation Desert Storm”において、少数のミサイルが実戦投入される体制が整った。1995年にTSSAMの開発が中止されたのち、SLAMの重要性は著しく高まった。AGM-84Eは慣性誘導システムを用いて目標まで複雑な経路を飛行し、飛行の最後の60秒間は、IIR（赤外線画像）シーカーからの映像に基づき、データリンク（発射機に搭載されたAN/AWW-13ポッドを使用）を介して誘導制御される。WDU-18/B弾頭は、新型のWAU-23/B弾頭セクションに収められており、（遅延設定が可能な）着発信管を備えている。SLAMの非実戦用（非戦術用）モデルには、訓練用ミサイルATM-84E、機体搭載用訓練弾CATM-84E、地上取り扱い訓練用DATM-84E、および特殊なテレメトリー（遠隔測定）装置を搭載した試験・評価用ミサイルNAEM-84Eが含まれる。SLAMの艦船発射型（RGM-84E Sea-SLAMと命名される予定）も試験されましたが、生産は中止された

※ハープーン対艦ミサイルの次期型はBlock 1D（AGM-84FおよびRGM-84F）。Block 1Dミサイルは全長と重量が増加し、それに伴い燃料搭載量と飛行時間が大幅に増大した。全長が伸びたことで潜水艦からの運用ができなくなったため、UGM-84Fは存在しない。飛行時間の延長は射程を延ばしただけでなく、再攻撃能力の組み込みも可能にした。レーダー・シーカーを作動させたのちに目標を捕捉できなかった場合、xGM-84Fは燃料が尽きるまで、クローヴァーの葉のような形状のパターン（クローヴァーリーフ・パターン）で飛行し、目標の探知を試みる。Block 1Dの開発は1989年に開始され、1991年9月に最初のミサイルが飛行した。多数のBlock 1CミサイルをBlock 1D仕様に改修する計画があったが、このプログラムは1993年に中止された

※AGM-84G、RGM-84G、およびUGM-84GからなるハープーンBlock 1Gは、xGM-84D Block 1Cの改良型であり、主な新機能はxGM-84F Block 1Dの再攻撃能力。さらに、Block 1GではECCM（対電子対抗手段）能力も強化されている。Block 1Gミサイルは、既存のBlock 1C弾を改修することで製造される

※AGM-84H SLAM-ER（Stand-off Land Attack Missile-Expanded Response：拡張型スタンドオフ対地攻撃ミサイル）は、AGM-84Eを大幅に改良したもの。開発は1994年に開始され、1997年3月には初の飛行試験が行われた。1998年4月には最初の量産ミサイルが海軍に引き渡され、2000年3月には初期作戦能力（Initial Operational capability: IOC）を獲得した。AGM-84Hの最も際立った新機能は、RGM/UGM-109トマホークと同様の展開式後退翼（ポップアウト式スウェプトウィング）であり、これによりミサイルの射程と機動性が大幅に向上している。新しいAN/DSQ-61誘導部には、コンピュータ、慣性航法システム、および新型のマルチチャンネルGPS受信機が組み込まれている。データリンク機能は通信距離が延長され、妨害（ジャミング）に対する耐性も強化された。WCU-24/B制御部のソフトウェア・アップグレードにより、オペレーターは選択した目標へミサイルを容易に誘導できるようになった。さらに、発射直前の目標変更機能や、現在の目標をロックオンしたままより適切な照準点を探索する“サーチホワイルトラック search-while-track（追尾中探索）”モードといった機能も導入されている。IIR（赤外線画像）シーカーはレーザー対抗手段に対する耐性が強化されており、特筆すべき点として、AGM-84HはWAU-30/B弾頭部に、より重量のある360kg（800ポンド）のWDU-40/B貫通型爆風破片弾頭を搭載している。SLAM-ERの訓練用モデルとしては、ATM-84H（AN/DKT-81テレメトリ装置を搭載）、CATM-84H、およびDATM-84Hが存在す

※マクドネル・ダグラス社は早くも1996年にハープーン2000という改良案を提示しており、これはのちにハープーン・ブロックIIへと発展した。ブロックIIの提案には、GPS支援型慣性航法装置（GPS/INS）、ECCM（対電子対抗手段）能力を向上させたレーダー・シーカー、およびSLAMのハードウェアの一部採用などが含まれていた。GPS/INS誘導の導入により、沿岸や陸上の目標に対する攻撃精度が大幅に向上することになる。ハープーン2000/ブロックIIの提案は、米海軍からはあまり好意的に受け止められなかったようで、開発の発注には至らなかった。しかし、ブロックIIは輸出用モデル（AGM/RGM-84L）として開発された。2008年2月には、AGM-84DをベースにブロックII仕様へ改修されたものに対し、AGM-84JおよびRGM-84Jという制式名称が遡及的に割り当てられた。AGM-84Kは、AGM-84H SLAM-ERの内部構成を改良したアップグレード型。2001年初めにハードウェアおよびソフトウェアの更新に関する開発試験が実施され、続いて2002年前半に実用試験・評価が行われ、2002年7月に初期作戦能力（IOC）を獲得した。既存のAGM-84Hは、AGM-84K仕様へと改修される予定。訓練用モデルとしては、ATM-84KおよびCATM-84Kが存在する。AGM-84H/K SLAM-ERの最新のアップグレード版が、SLAM-ER ATA（自動目標捕捉：Automatic Target Acquisition）。このミサイルは、目標のおおよその方向に向けて発射するだけで、オペレーターの介入なしに、あらかじめ記憶された基準画像とIIR（赤外線画像）シーカーの画像を照合して自動的に目標を選択・捕捉することができます。ただし、ミッション中の任意の時点でオペレーターが制御を引き継ぐことも可能であり、基本型SLAM-ERの能力も維持されている。ATAシステムは2002年に部隊配備が開始され、既存のAGM-84H/Kミサイルも順次アップグレードされることになっている。GPSを搭載したハープーン・ブロックIIは米海軍からは発注されなかったが、輸出用として提案され、最終的にはエジプト、アラブ首長国連邦（UAE）、台湾、韓国など複数の国から発注を受けた。これらの輸出用ミサイルはRGM-84Gをベースとしており、RGM-84Lと命名されている。韓国は、空中発射型のAGM-84Lも発注している。また、潜水艦発射型のUGM-84Lもあり、これは米海軍以外の複数の海軍に販売されている

※2008年1月、米海軍はボーイング社に対し、AGM-84Mハープーン・ブロックIIIのSDD（ystem Design and Development：システム設計・開発）契約を発注した。ブロックIIIへの改修では、GPS/INS誘導や新型シーカーといったブロックIIの主要機能に加え、双方向データリンクが追加された。このデータリンクにより、発射後に標的情報を更新したり、任務の全工程を通じてミサイルを能動的に制御したりすることが可能になった。海軍は850発のハープーン・ミサイルを対象とするブロックIII改修キットの調達を計画し、2011年の初期作戦能力（IOC）獲得を目指していた。RGM-84Mは、ブロックIIIミサイルの艦船発射型として位置づけられていた。しかし、開発の遅延とコスト超過により、ブロックIII計画は2009年4月に中止された。2010年代半ばには、AGM-84Nハープーン・ブロックII+型が開発された。これはブロックIIを改良したもので、GPS誘導キットの更新、新型双方向データリンクの搭載、任務中断（アボート）機能の追加、およびECM（電子対抗手段）耐性の向上が図られている。AGM-84Nは2017年、F/A-18E/Fに搭載される形で米海軍の部隊に初めて導入された。艦船発射型のRGM-84Nや潜水艦発射型のUGM-84Nも存在する。非実戦型（訓練用など）としては、ATM-84N、RTM-84N、UTM-84Nといった訓練用ミサイルや、CATM-84N、XATM-84Nといった不活性弾頭搭載のキャプティヴ・キャリー（実機搭載訓練用）ミサイルがある。ブロックII+の各型は全て、既存のブロック1Cミサイルを改修することで製造されている。2015年、ボーイング社はハープーン・ブロックII+ ER（Extended Range：射程延伸型）への改修を発表した。これは、重量を140kg（300ポンド）に軽量化した弾頭と、燃費を向上させた新型エンジンの採用を特徴としており、ブロックIIミサイルと比較して約2倍の射程を実現している。ブロックII+ ER型は、AGM-84P、RGM-84P、UGM-84Pと呼称されている。訓練用ミサイルについても、ATM-84P、RTM-84P、UTM-84P、CATM-84Pといった通常の型式番号が割り当てられている。Block II+ ERは、沿海域戦闘艦（LCS）向けの視界外（OTH）対艦兵器という要求を満たすものとして米海軍に提案されましたが、同海軍はその役割にRGM-184 NSMを採用した。さらに改良されたBlock II+ ERの派生型として、AGM-84Q、RGM-84Q、UGM-84Qも存在する。例によって、ATM-84Q、RTM-84Q、UTM-84Q、CATM-84Qといった訓練用ヴァージョンも用意されている。ただし、-84Q型と-84P型ミサイルを区別する具体的な機能上の違いについては明らかではない。伝えられるところによれば、米海軍は既存のRGM-84ミサイルを最新のRGM-84Q-4規格に改修するためのアップグレード・キットを調達している。このヴァージョンの射程は248km（134浬）とされている。これまでに、ハープーン対艦ミサイル（輸出向けを含む）は7,500発以上、SLAM派生型は1,000発以上が製造された。対艦ミサイルの生産は米国外の顧客向けに継続されており、米海軍向けについてはAGM-84K SLAM-ER ATAの生産が続けられている。AGM-84対艦ハープーンを運用する現在の米軍プラットフォームには、海軍のF/A-18、P-3C、P-8Aに加え、空軍のB-52H（一部の機体）がある。AGM-84E/H/K SLAMは主にF/A-18で運用されているが、P-3CやP-8Aでも使用可能

↑ATM-84A. Photo: Boeing. Image courtesy of Designation-Systems.Net.

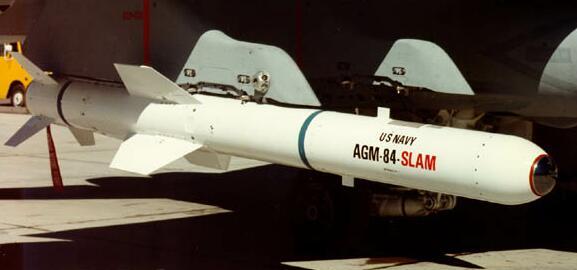

↑AGM-84E. Photo: U.S. Navy. Image courtesy of Designation-Systems.Net.

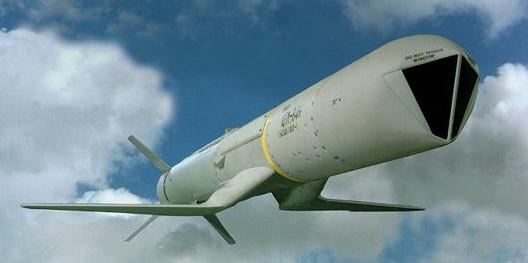

↑AGM-84H. Photo: Boeing. Image courtesy of Designation-Systems.Net.

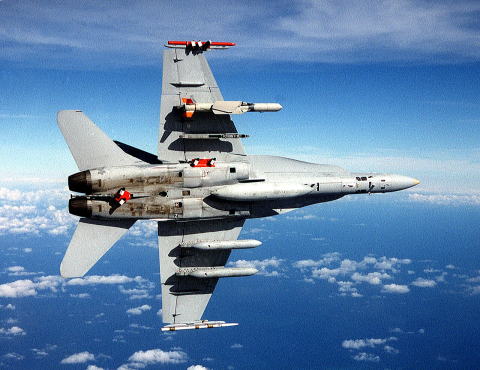

↑An F/A-18 Hornet carrying one SLAM-ER missile (top) and two AN/AWW-13 datalink pods (bottom). Image courtesy of en.wikipedia.org.
