Barge

アイコン	意味
	戦闘や事故で失った場合（沈没、墜落）や損傷した場合、艦船などの内部で事故や事件がおこった場合の意味です。自軍や同盟軍、所属機関、所有会社が行った沈没処分や破壊処分、漁礁としてまたは演習で使用して沈めた場合にはこのアイコンは付けません
	戦果や功績、各機関に寄贈された場合の意味です。戦争などで沈没し、何十年後に発見された場合もこのアイコンです
	映画やTVドラマ、ドキュメンタリーに使用された場合の意味です
	参考文献、小説や書籍に登場する事柄です
	インターネットやTVゲームに登場する事柄です
	不可解な事故＆事件およびUFOなど超常現象に遭遇した事柄です

※ロング・トン（long ton）は、帝国単位（ヤード・ポンド法）の質量の単位。2,240ポンド（lb）と定義され、正確に1,016.0469088キログラム（kg）に等しい。インペリアル・トン（imperial ton、帝国トン）とも言い、日本語では英トンとも呼ばれる。アメリカで使用されているショート・トン（short ton、2,000 lb、907.18474kg）に対して約12％大きく、メートル・トン（metric ton、1,000kg）に対して1.6％大きい。以下、アルファベット順に掲載する

• ベニング Benning

排水量：182ｔ

• ブルーストーン Bluestone

排水量：691ｔ

• デリック・ボート第37号 Derrick Boat No. 37

• デリック・ボート第50号 Derrick Boat No. 50

全長：18.51ｍ　幅：7.54ｍ　吃水：1.90ｍ

※リフト容量9ｔ

• デリック・ボート第3501号 Derrick Boat No. 3501

↑Bow view of USED Derrick Boat No. 3501 showing guy lines and spreader bar on the rake. Derrickboat No. 3501 conducting dragging operations in the search for plane parts and bodies in the Mississippi River 24 miles south of Memphis, TN. in February 1944. U.S. Army Corps of Engineers Digital Library. Image courtesy of NavSource.

• H. L. シュウォーツ H. L. Schwartz

排水量：1,220ｔ　全長：42.67ｍ　主機/軸数：ディーゼル

※70ｔクレーンを搭載

• ハーヴェイ Harvey

全長：37.23ｍ　幅：12.42ｍ　吃水（最大）：1.47ｍ、船体深度（Hull Depth）：2.43ｍ

※ブーム（半径104フィート、水上192フィート）、ディーゼル・ホイス・トモーター300馬力、容量40ｔ、スパッドは2、垂直クリアランス43フィート

• ナコッチタンク Nacotchtank

全長：25.90ｍ　幅：9.14ｍ　吃水：0.68ｍ

※定格甲板荷重：1,200 psf. 機械、設備、クレーンの詳細：クレーン EBIクレーン C60XHB-60型、メイン・ホイスト容量 30,000 ポンド 半径15フィート、補助ホイスト容量4,500ポンド、ブーム長さ 60フィート固定、規制基準API.2Cメダリオン

↑USACE Nacotchtank moored at the District of Columbia's Drift field office docks alongside the Anacostia River U.S. Army Corp of Engineers Rock Island District photo # 210209-A-A1403-100. Image courtesy of NavSource.

• ポール・バニヤン Paul Bunyan

全長：45.72ｍ　幅：19.81ｍ　吃水：3.96ｍ

↑USACE Crane Barge Paul Bunyan in winter storage, circa 2019, location unknown. Image courtesy of NavSource.

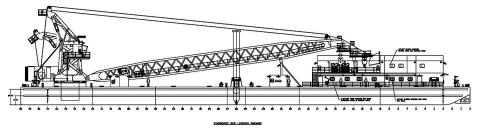

• クァッド・シティーズ Quad Cities

排水量：2,850ロングｔ　全長：91.44ｍ　幅：20.72ｍ　吃水：1.52ｍ

※燃料容量53,000ガロン、飲料水9,500ガロン、汚水9,750ガロン、発電機（2基、John Deere 150kW、480V、3フェーズ）、デッキ・ウィンチ Deck Winches（8基、パターソン社製7.5馬力 WWP-65E7.5）、スパッド・ウィンチ Spud Winches（4基、75馬力PDI 54,000ポンドのライン・プル line pull） クレーンの詳細はSeatraxシリーズS140、モデルS14440、S/N 4825、クレーン・ブーム（170フィート、メイン・フックまで）、メイン・キャップ500ｔ（半径55フィートまで）; 276ｔ＠60フィート・バラストなしで完全回転式、Auxフック容量 Aux Hook Cap 50ｔ（全半径）、ファスト・ライン容量 Fast Line Cap 380ｔ（全半径）、カウンターウェイト470,000 ポンド、アウト・オブ・レヴェル Out of Level 7ﾟクレーン・トリム/5ﾟクレーン・リスト制限、クレーン・エンジン・キャタピラー式C27（950馬力＠2,100RPM）、折りたたみ式ガントリ Folding Gantryは約1分で収納可能、API 2.CモノグラムおよびCRC表記のABSクラス

• ウェイド Wade

全長：21.33ｍ　幅：12.19ｍ　吃水（最大）：0.71ｍ

※垂直クリアランス5.18ｍ ブーム最大半径16.76ｍ 水上リフト19.20ｍ ホイスト・ドライヴ・ディーゼル、165馬力、40T. 容量 4本の10.97ｍ製スパッド

↑MINNEAPOLIS, Minn. (Aug. 08, 2007) - Navy divers from Mobile Diving and Salvage Unit (MDSU) 2 from Naval Amphibious Base Little Creek, Va., work in with federal, state, and local government agencies during search recovery efforts at the site of the I-35 bridge collapse over the Mississippi river. MDSU-2 is conducting operations from a U.S. Army Corps of Engineers Crane Barge at the site. U.S. Navy photo by Mass Communication Specialist Seaman Joshua Adam Nuzzo. (RELEASED)

Ｕｐｄａｔｅ　24／11／17
