練習ヘリコプター

※FYは会計年度 Fiscal Yearの略
ベル･ヘリコプター･テクストロン社（現ベル・テクストロン社）製　初飛行：1945年12月8日（モデル47試作機）　モデル47G-5データ=主ローター直径：11.32ｍ　全長：13.17ｍ（ローター回転時）　胴体長：9.90ｍ　全高：2.82ｍ　回転円盤面積：100.56m²　空虚運用重量：786kg　最大離陸重量：1,293kg　パワープラント：定格出力265hpのアヴコ・ライカミング製VO-435-B1A水平6気筒ピストン・エンジン1基　最大速度（海面高度）：196km/h　初期上昇率：262ｍ/min　実用上昇限度：3,200ｍ　ホヴァリング高度限界：1,800ｍ（地面効果内）、410ｍ（地面効果外）　航続距離：412km　乗員：2名～3名（TH-13は2名）
※社内呼称モデル47
※1962年9月18日の3軍統一命名法によりHTLはTH-13になる
↑USS Valley Forge (CV-45). The first of a flight of eight Bell HTL-3 helicopters rise from the carrier's flight deck, off the Japanese coast, circa early January 1953. Valley Forge transported these aircraft to the Far East for use in evacuating Korean War battle casualties. The original photo is dated 3 January 1953. Its caption stated that this "was the largest mass take-off of helicopters in the history of Naval aviation". Official U.S. Navy Photograph, from the collections of the Naval Historical Center.


ベル･ヘリコプター･テクストロン社（現ベル・テクストロン社）製　初飛行：1962年12月　モデル206L-4データ=主ローター直径：11.28ｍ　全長：12.9ｍ　空虚重量：1,092kg　最大離陸重量：2,018kg（機内搭載）、2,064kg（機外懸吊）　パワープラント：定格出力630hpのアリソン製250-C30Pターボシャフト・エンジン1基　巡航速度（1,524ｍ）：226km/h　実用上昇限度：6,096ｍ+　航続距離（1,524ｍ）：708km　ペイロード：926kg（機内搭載）、907kg（機外懸吊）　乗員：1名（定員4名）
※社内呼称モデル206A

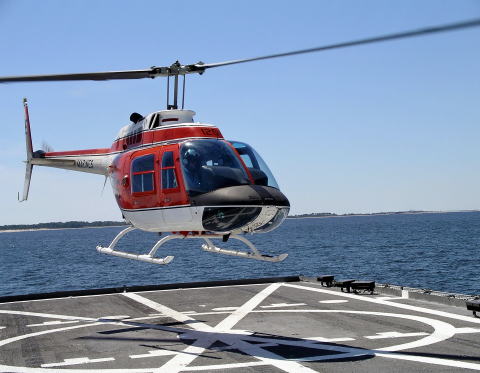

↑US Marines Corps TH-57C Sea Ranger. Image courtesy of en.wikipedia.org.


Ｕｐｄａｔｅ　26／02／07
