戦闘外輪蒸気艦／外輪フリゲイト
ＣＯＭＡＴＡＮＴ　ＰＡＤＤＬＥ　ＳＴＥＡＭＥＲＳ／ＳＩＤＥＷＨＥＥＬ　ＦＲＩＧＡＴＥＳ

アイコン 意味
戦闘や事故で失った場合（沈没、墜落）や損傷した場合、艦船などの内部で事故や事件がおこった場合の意味です。自軍や同盟軍、所属機関、所有会社が行った沈没処分や破壊処分、漁礁としてまたは演習で使用して沈めた場合にはこのアイコンは付けません
戦果や功績、各機関に寄贈された場合の意味です。戦争などで沈没し、何十年後に発見された場合もこのアイコンです
映画やTVドラマ、ドキュメンタリーに使用された場合の意味です
参考文献、小説や書籍に登場する事柄です
インターネットやTVゲームに登場する事柄です
UFOなど超常現象に遭遇した事柄です
※cwtはハンドレッドウェイト（hundredweight）の略で、1cwt=45.3592㎏
排水量：1,450ｔ（旧測定法による総トン数2,475ｔ）　垂線間長：46.69ｍ　幅：17.67ｍ　吃水：3.16ｍ　主缶：2基　主機/軸数：中央輪1基　出力：120馬力　速力：6.0kt　兵装：32ポンド・カロネード砲24門　乗員：200名
※Combatant paddle steamer（戦闘外輪蒸気艦）
↑USS Fulton (steam frigate) copied from collection of President F. D. Roosevelt.

↑Image courtesy of Shipbucket.

↑Image courtesy of Shipbucket.

艦名 NAME 艦種記号 建造所 就役日 退役日 除籍日 備考
フルトン
（1、2）		 Fulton ― Brown ― ― ◎最初の予定艦名はデモロゴス Demologosだった（1815改名）
◎1814/6/20　起工
◎1814/10/29　進水
◎1815/6/1　竣工
◎1816/6　取得
◎1821　宿泊艦となる（～1829/6/4）
1829/6/4　爆発事故により破壊


排水量：1,011ｔ（旧測定法による総トン数720ｔ）　垂線間長：55.35ｍ　幅：10.60ｍ　吃水：3.96ｍ　主缶：4基　主機/軸数：West Point式2-cyl. horizontal condensing機関/外輪2基　出力：221馬力　速力：12.0kt　兵装：42ポンド砲8門、24ポンド砲1門（1840年には203㎜砲4門、32ポンド砲2門）　乗員：130名
※Combatant paddle steamer（戦闘外輪蒸気艦）
↑USS Fulton. Pen and ink drawing by Samuel War Stanton, depicting the ship as first completed, circa 1837. Collections of the Navy Department, 1967. U.S. Naval Historical Center Photograph.
艦名 NAME 艦種記号 建造所 就役日 退役日 除籍日 備考
フルトン
（1、2）		 Fulton ― ニュー・ヨーク海軍工廠 1837/12/13 ― ◎1835　起工
◎1837/5/18　進水
◎1842/11/23　退役、ニュー・ヨークで外輪スループに改装（～1851）


排水量：3,220ｔ（旧測定法による総トン数1,732ｔ）　垂線間長：67.05ｍ　幅：11.88ｍ　吃水：6.67ｍ　主機/軸数：Merrick & Towne式2-cyl. side lever機関（ミズーリはウェスト・ポイント式2-cyl. inclined direct-acting condensing機関）/外輪2基　出力：650馬力（計画値。ミズーリは515馬力）　速力：11.0kt（ミズーリ）　兵装：254㎜砲2門、203㎜砲8門（1857年には254㎜砲1門、203㎜砲10門。1861年5月には228㎜スムースボア砲1門、63口径203㎜砲10門、12ポンド砲1門。1862年11月には254㎜スムースボア砲1門、203㎜砲（63cwt）19門、20ポンド・マズルローディング・ライフル砲1門）　乗員：257名
※Combatant paddle steamer（戦闘外輪蒸気艦）、外輪フリゲイト
※ミシシッピは江戸末期の久里浜沖に出現し、日本人達に“黒船”といわれた4隻の内の1隻
ミシシッピの艦内装備兵器（1852年4月時）

From New York Arsenal
40 Hall rifles with 4,000 cartridges.
20 Percussion pistols and 2,000 cartridges.


From Watervliet Arsenal
20 Artillery swords.


From Frankford Arsenal
20 Muskets with Dr. Maynard percussion locks.


From Washington Arsenal
40 Light cavalry sabers.
60 Strips of Maynard primers.
↑USS Missouri, or USS Mississippi. Wash Drawing by R. G. Skerritt, 1903, depicting a steam paddle frigate which is one of these two virtually identical ships. Courtesy of R. C. Byron. U.S. Naval Historical Center Photograph.
艦名 NAME 艦種記号 建造所 就役日 退役日 除籍日 備考
ミシシッピ Mississippi ― フィラデルフィア海軍工廠 1841/12/22 ― ◎1839/8/10　起工
◎1841/5/5　進水
◎1847/1上旬　ノーフォークにて修理
◎1853/7/8　東インド艦隊（ペリー艦隊）として浦賀沖に投錨
1863/3/14　Port Hudsonにてアメリカ連合国軍の陸上砲台の砲撃により沈没
◎Flagship of Commo. M. C. Perry, H. A. Adams, and A. S. Mackenzie during Mexican War. Attack on Alvarado, Mexico, 7 Aug 1846. Mediterranean 1849-1851. Brought the Hungarian patriot Kossuth to safety, Sep 1851. Expedition to Japan (flagship of M. C. Perry), 1852-1854. Far East 1857-1860.
ミズーリ
（1、2）		 Missouri ― ニュー・ヨーク海軍工廠 1842 ― ◎1839　起工
◎1841/1/7　進水
1843/8/26　ジブラルタルにて事故により焼却（1、2、3）


排水量：956ｔ（旧測定法による総トン数1,040ｔ）　全長：56.26ｍ　幅：10.24ｍ　吃水：3.84ｍ　主缶：3基　主機/軸数：ワシントン式2-cyl. horizontal non-condensing機関/Hunter wheel2基　出力：300馬力　速力：5.0kt　兵装：203㎜砲4門　乗員：120名
※Combatant paddle steamer（戦闘外輪蒸気艦）、外輪フリゲイト
↑The steamer Union, completed in 1843.
艦名 NAME 艦種記号 建造所 就役日 退役日 除籍日 備考
ユニオン Union ― ゴスポート造船所 1843初め ◎1841　起工
◎1842/5/12　進水
◎1843末　ワシントン海軍工廠にて修理、ボイラー交換工事（～1844）
◎1845/2末　ワシントン海軍工廠にて係船、主機換装工事（～1846）
◎1848　フィラデルフィア海軍工廠にて主機、外輪撤去工事、宿泊艦となる
◎1858　フィラデルフィアにて売却


排水量：190ｔ　全長：30.66ｍ（1845年には39.62ｍ（39.92ｍともいわれる））　幅：6.52ｍ　吃水：2.31ｍ　主缶：3基　主機/軸数：2-cyl. inclined機関（サイズ558.80㎜×1.21ｍ）（1845年には2-cyl. inclined機関（サイズ508.00㎜×0.60ｍ）、1846年にはinclined機関1基（サイズ955.04㎜×0.60ｍ））/Hunter wheel（1845年にはスクリュー2軸、1846年には外輪2基）　出力：100馬力　速力：6.0kt（1846年には5.0kt）　兵装：なし（1845年には203㎜砲1門、32ポンド砲2門）　乗員：25名
※Combatant paddle steamer（戦闘外輪蒸気艦）、外輪フリゲイト
艦名 NAME 艦種記号 建造所 就役日 退役日 除籍日 備考
ウォーター・ウィッチ Water Witch ― ワシントン海軍工廠 1847/8/21 1851/4/25 ◎1843　起工
◎1844　進水
◎1845末　フィラデルフィア海軍工廠にて改装（～1846？）
◎1847　エンジン換装工事
1851　損傷、曳航
◎退役後、主機撤去工事、標的として使用


排水量：240ｔ　全長：35.96ｍ　幅：6.88ｍ　吃水：2.92ｍ　主缶：2基　主機/軸数： horizontal beam機関/外輪2基　出力：90馬力　速力：6.0kt　兵装：203㎜砲1門、32ポンド・カロネード2砲（のちに長32ポンド1門）　乗員：55名
※Combatant paddle steamer（戦闘外輪蒸気艦）、外輪フリゲイト
艦名 NAME 艦種記号 建造所 就役日 退役日 除籍日 備考
スピットファイア Spitfire ― Brown & Bell 1846/8/21 ◎1846/5/25　1846年建造のメキシコ海軍戦闘外輪蒸気艦を取得
◎1848　ノーフォークにて売却
1849/10/12　ニュー・ヨークにて焼失
ヴィクセン Vixsen ― Brown & Bell 1846 1862/11/8 ◎1846/5　1846年建造のメキシコ海軍戦闘外輪蒸気艦を取得
◎1850　ワシントン海軍工廠にて修理
◎1853　ペンサコラにて退役
◎1854　ニュー・ヨーク海軍工廠にて修理
◎1855　売却


排水量：2,100ｔ（旧測定法による総トン数1,446ｔ）　全長：65.83ｍ　幅：18.28ｍ（最大）　吃水：5.05ｍ　主缶：3基　主機/軸数：Coney式2-cyl. inclined direct-acting condensing機関/外輪2基　出力：1,700馬力　速力：12.0kt　兵装：203㎜砲6門（1854年には203㎜砲9門。1862年には203㎜スムースボア砲1門、203㎜砲（57cwt）8門、20ポンド・マズルローディング・ライフル砲2門、12ポンド・スムースボア砲2門。1864年1月には203㎜スムースボア砲1門を279㎜スムースボア砲1門に換装。1865年3月には279㎜スムースボア砲1門、203㎜砲（55cwt）8門、30ポンド・マズルローディング・ライフル砲2門、12ポンド砲2門）　乗員：228名
※Combatant paddle steamer（戦闘外輪蒸気艦）、外輪フリゲイト

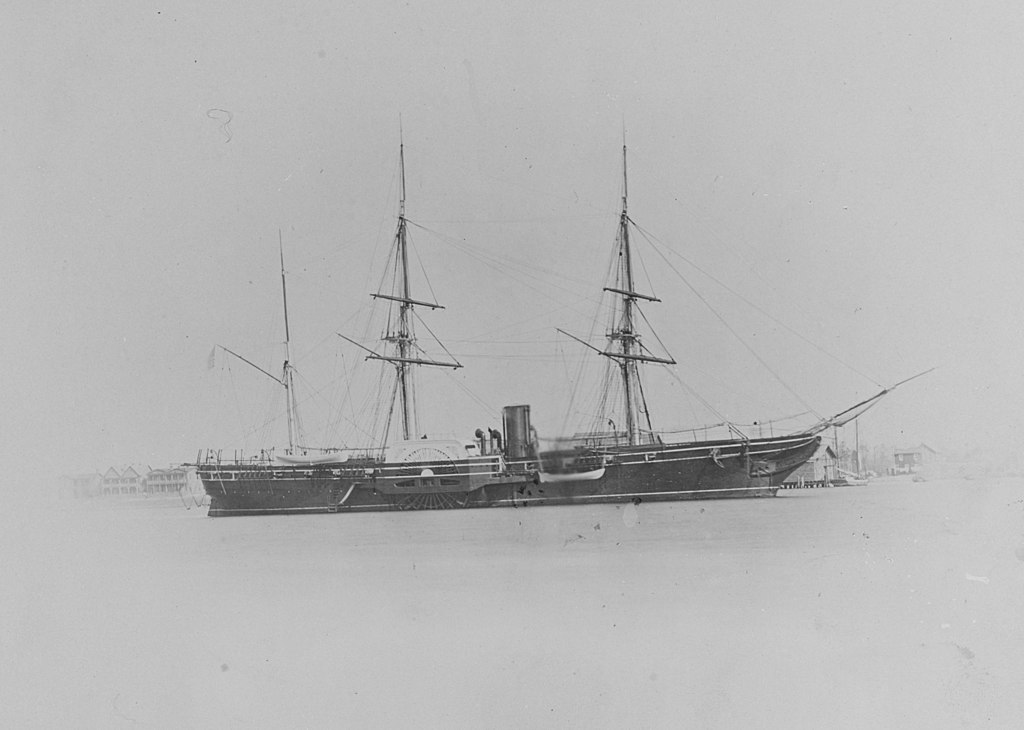

↑USS Saranac. Moored in a Pacific Coast harbor, during the 1870s. Collection of Medical Inspector William E. Taylor, USN, who served in this ship during 1872-1874. Donation of Mrs. William E. Taylor. U.S. Naval Historical Center Photograph.
艦名 NAME 艦種記号 建造所 就役日 退役日 除籍日 備考
サラナック Saranac ― ポーツマス海軍工廠 1850/10/12 ― ◎1847/5　起工
◎1848/11/14　進水
◎1850春？　修理改装
◎1852/6/23　フィラデルフィアにて退役
◎1852/9/15　再役
◎1853/7/20　フィラデルフィアにて退役
◎1853/11/5　再役
◎1856/7/1　退役、フィラデルフィアにて主機修理、ボイラー交換工事
◎1857/9/17　再役
◎1869/1/25　退役
◎1870/1/27　再役
1875/6/18　Seymour Narrowsにて難破


排水量：3,824ｔ（旧測定法による総トン数2,450ｔ）　垂線間長：78.33ｍ　幅：13.71ｍ　吃水：5.97ｍ　主缶：4基　主機/軸数：Murray式2-cyl. inclined direct-acting condensing機関/外輪2基　出力（計画）：1,450馬力　速力：12.0kt　兵装：203㎜スムースボア砲3門、32ポンド・ライフル砲6門（1851年には203㎜砲9門。1856年には203㎜砲15門。1861年には203㎜スムースボア砲15門、24ポンド榴弾砲1門、12ポンド榴弾砲2門。1863年6月には150ポンド・マズルローディング・ライフル砲2門、228㎜スムースボア砲12門、12ポンド・マズルローディング・ライフル砲1門。1865年には100ポンド・マズルローディング・ライフル砲2門、228㎜スムースボア砲12門、30ポンド・マズルローディング・ライフル砲1門、12ポンド・マズルローディング・ライフル砲1門）　乗員：300名
※Combatant paddle steamer（戦闘外輪蒸気艦）、外輪フリゲイト
※江戸末期の久里浜沖に出現し、日本人達に“黒船”といわれた4隻の内の1隻
サスクェハナからパウハタンへ引き渡された艦内装備兵器
（1853年3月3日）

19 Colt Revolvers - Army
32 Colt Revolvers - Navy
6 Colt Recolvers - Small
1 Box of Army Pistols (19)
4 Box of Rifle Cartridges
5,000 Percussion Caps
1 Box of Muskets w/Maynard Locks (20)
2 Box of Hall Rifles (39)
1 Box of Cavalry Sabers (49)
1 Box of Artillery Swords (17)
2 Boxes of Pistol Cartridges


当時の天皇と江戸幕府に献上された小火器
（1853年3月12日）
Emperor
5 Hall Rifles
3 Maynard Muskets
12 Cavalry Sabers
6 Artillery Swords
1 Carbine
To Other Individuals
10 Hall Rifles
11 Cavalry Sabers
3 Carbine, Cartridge Boxes and Belts, 180 Cartridges
1 Box Containing 11 Pistols
↑A contemporary rendering of the sidewheel frigate USS Susquehanna in heavy seas.
↑USS Susquehanna (left) and USS Congress. Oil painting, probably by DeSimone, depicting the ships at Naples in 1857. Note local rowing craft in the foreground. Courtesy of Mr. K. Scofield, July 1939. U.S. Naval Historical Center Photograph.
艦名 NAME 艦種記号 建造所 就役日 退役日 除籍日 備考
サスクェハナ Susquehanna ― フィラデルフィア海軍工廠 1850/12/24 1868/1/14 ◎1847/9/8　起工
◎1850/4/5　進水
◎1853/7/8　東インド艦隊（ペリー艦隊）として浦賀沖に投錨
◎1855/3/15　フィラデルフィアにて退役
◎1856/5/5　再役
◎1858/4/18　退役、係船
◎1860/8/17　ニュー・ヨーク海軍工廠にて再役
◎1863/5/14　退役、ニュー・ヨーク海軍工廠にて修理
◎1864/7/20　再役
◎1866/6/30　退役
◎1866/11/2　再役
◎退役後、ニュー・ヨーク海軍工廠にて係船
◎1883/9/27　解体のため、ニュー・ヨークのE. Stannardに売却
◎East India Sqn 1851-1855. Expedition to Japan, 1853-1854. Mediterranean Sqn 1856-1858, 1860-1861.


排水量：3,765ｔ（旧測定法による総トン数2,415ｔ）　全長：84.30ｍ　幅：21.21ｍ（最大）　吃水：6.37ｍ　主缶：4基　主機/軸数：Mehaffy式2-cyl. inclined direct-acting condensing機関/外輪2基　出力（計画）：1,500馬力　速力：11.0kt　兵装：203㎜スムースボア砲3門、32ポンド・ライフル砲6門（1852年には203㎜砲9門。1857年には279㎜砲1門、228㎜砲10門。1861年には100ポンド・マズルローディング・ライフル砲1門、279㎜砲1門、228㎜砲7門。1861年11月には279㎜スムースボア砲1門、228㎜スムースボア砲10門、12ポンド砲5門。1863年10月には100ポンド・マズルローディング・ライフル砲1門、279㎜スムースボア砲1門、228㎜スムースボア砲14門。1865年1月には228㎜スムースボア砲2門、12ポンド・スムースボア砲4門を増強）　乗員：300名
※Combatant paddle steamer（戦闘外輪蒸気艦）、外輪フリゲイト
艦名 NAME 艦種記号 建造所 就役日 退役日 除籍日 備考
パウハタン Powhatan ― ゴスポート造船所 1852/9/2 1886/6/2 ◎1847/7/14　起工
◎1850/2/14　進水
1854春　伊豆下田停泊中、吉田松陰が密航を訴える事件
◎1886/7/30（1887/7/30？）　解体のため、MeridenのBurdette Pondに売却
◎1887/8/5　解体
